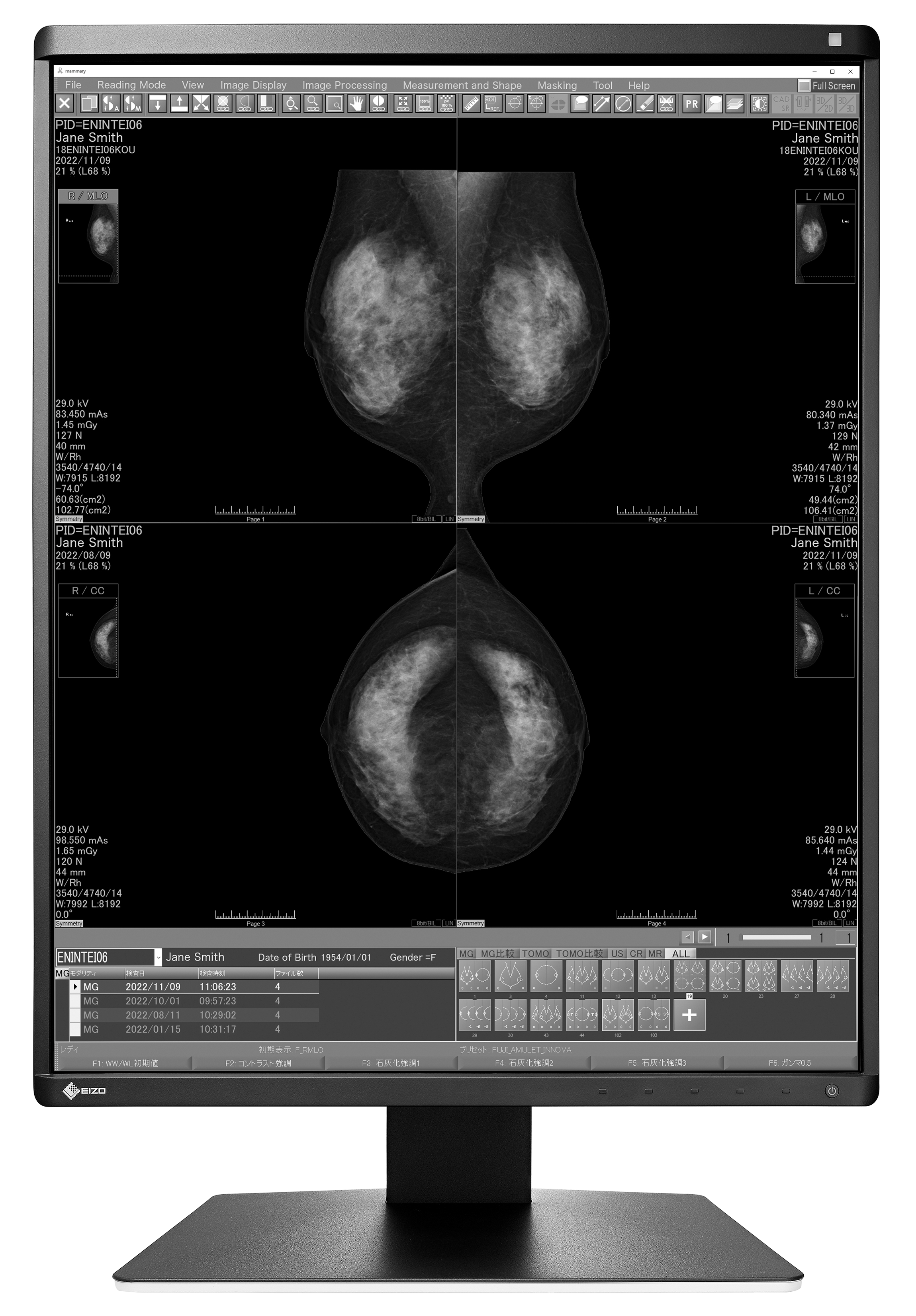

Eizo RadiForce GX570

Precyzyjny obraz, na którym można polegać

EIZO starannie mierzy i ustawia każdy poziom skali szarości, aby stworzyć monitor zgodny ze standardem DICOM® Part 14. Zapewnia to możliwie najbardziej jednolite odwzorowanie odcieni, co pozwala na jak najdokładniejszą diagnostykę.

Prosta kalibracja za pomocą wbudowanego czujnika

Dzięki wbudowanemu w przednią ramkę czujnikowi IFS (Integrated Front Sensor) oraz oprogramowaniu do kontroli obrazu RadiCS LE, użytkownik może z łatwością skalibrować monitor do standardu DICOM Part 14, bez potrzeby podłączania urządzenia zewnętrznego.

Ekran 5M wyświetlający najdrobniejsze detale

Gdy monitor wyświetla dane przekraczające jego maksymalną rozdzielczość, obraz jest próbkowany w dół (downsampling), co powoduje utratę jakości. GX570 wyświetla 5 megapikseli (2048 × 2560 pikseli) przy kroku pikseli 0,165 mm, dzięki czemu obrazy mammograficzne są wyraźniejsze i bardziej szczegółowe w porównaniu z monitorami 2- lub 3-megapikselowymi.

Wysoka jasność i kontrast dla lepszej jakości obrazu

Dzięki zastosowaniu energooszczędnego podświetlenia LED monitor osiąga wysoką jasność 2500 cd/m². Współczynnik kontrastu 2200:1 zapewnia głęboką czerń i jasną biel bez efektu wypłukania. Czyni to monitor odpowiednim do zastosowań w tomosyntezie piersi i mammografii, gdzie wymagana jest maksymalna czytelność obrazu.

FDA 510(k) dla tomosyntezy piersi, mammografii i radiografii ogólnej

Funkcje rozwijające możliwości odczytu obrazów

Wyraźny obraz zgodny z danymi źródłowymi

Monitor medyczny musi osiągać wysoką jasność, aby spełniać wymagane standardy wydajności. Jednak w panelach LCD uzyskanie wysokiej jasności wymaga zwiększenia współczynnika apertury pikseli, co może prowadzić do spadku ostrości obrazu. Unikalna technologia Sharpness Recovery firmy EIZO przywraca utraconą ostrość (MTF), dzięki czemu obrazy wyświetlane na monitorze pozostają wierne oryginalnym danym źródłowym, nawet przy bardzo wysokiej jasności.

MTF (Modulation Transfer Function) określa numerycznie, jak wiernie panel przenosi szczegóły z oryginalnych danych obrazu na wyświetlany obraz. Po włączeniu funkcji Sharpness Recovery, w przypadku pary linii o szerokości 2 pikseli (częstotliwość przestrzenna 1,515 cykli/mm), wartość MTF wzrasta o około 45%.

Funkcja Instant Backlight Booster

unkcja Instant Backlight Booster pozwala jednym przyciskiem tymczasowo zwiększyć jasność monitora do maksymalnego poziomu. Umożliwia to efektywniejsze przeglądanie obrazów medycznych, które wymagają wyższej jasności, aby łatwiej rozróżnić szczegóły.

Podczas korzystania z funkcji Instant Backlight Booster standard DICOM Part 14 nie jest obsługiwany.



Funkcja Switch-and-Go

Nowoczesne workflow w obrazowaniu medycznym często wymaga wielu stacji roboczych i monitorów, co może być skomplikowane i wpływać na produktywność. Aby ułatwić pracę bez barier, monitor wyposażono w funkcję Switch-and-Go, która pozwala obsługiwać dwie stacje robocze za pomocą jednej klawiatury i myszy. Umożliwia to płynne przesuwanie kursora między ekranami, zmniejsza potrzebę korzystania z wielu urządzeń peryferyjnych i zwiększa efektywność całego workflow.

Wymagane są dodatkowe kable sygnałowe i USB.

Płynne wyświetlanie i wygoda użytkowania dzięki MammoDuo

GX570 MammoDuo łączy dwa monitory GX570 ustawione obok siebie na dedykowanym stojaku, zapewniając komfortową i bezproblemową pracę przy analizie obrazów mammograficznych.

Stanowisko dwuekranowe bez rozpraszających ramek

GX570 ma ramkę o szerokości zaledwie 7,5 mm – najcieńszą spośród wszystkich 5-megapikselowych monitorów dostępnych na rynku. Dzięki niej całkowita odległość między dwoma ekranami wynosi tylko 15 mm. Na dodatek ramka znajduje się jedynie 2,5 mm powyżej ekranu, co pozwala uzyskać niemal idealnie płaską powierzchnię w konfiguracji dwumonitorowej.

Łatwa regulacja

Nowa stopka umożliwia wygodną zmianę wysokości i nachylenia obu monitorów oraz obrócenie ich tak, by między ekranami nie było żadnych przerw.

Elegancka obudowa

Czarne ramki z przodu obudowy pomagają skupić wzrok na ekranie podczas pracy w słabo oświetlonych pomieszczeniach, a biały pasek biegnący po bokach monitora nadaje mu lekkiego, nowoczesnego wyglądu. Zaokrąglone narożniki i eleganckie krzywizny tylnej części monitora zwiększają estetykę i sprzyjają komfortowej atmosferze zarówno dla pacjentów, jak i personelu medycznego.

Proste tworzenie konfiguracji wielomonitorowych

Wbudowane złącze wyjściowe DisplayPort umożliwia szeregowe połączenie ze sobą kilku monitorów, aby z łatwością stworzyć konfigurację wieloekranową bez zbędnego okablowania.

Uwaga: Konieczna jest karta graficzna wspierająca konfigurację szeregową. Mogą być konieczne dodatkowe kable sygnałowe.

Gwarancja

EIZO oferuje klientom 5-letnią gwarancję. Jest to możliwe dzięki rozwiniętemu procesowi produkcyjnemu opartemu na prostej zasadzie: tworzenie innowacyjnego sprzętu z najwyższej jakości materiałów.

Dostępne wersje	GX570-BK-MD: z powłoką AG. 2 ekrany na jednej stopce, GX570-BK: z powłoką AG, jeden monitor na stopce
Matryca	IPS monochromatyczna
Podświetlenie	LED
Przekątna	21,3" / 54,1 cm
Rozdzielczość	2048 x 2560 px (4:5)
Rozmiar wyświetlanego obrazu (W x S)	337,9 x 422,4 mm
Rozmiar piksela	0,165 x 0,165 mm
Liczba wyświetlanych kolorów	10-bit (DisplayPort): 1024 z palety 16369 (14-bit), 8-bit: 256 z palety 16369 (14-bit)
Kąty widzenia (pionowo / poziomo)	178° / 178°
Jasność	2500 cd/m2
Rekomendowana jasność do kalibracji	1000 cd/m2, 600 cd/m2
Kontrast	2200:1
Czas reakcji (typowy)	12,5 ms (czarny-biały-czarny, cykl połowiczny)
Wejścia sygnałowe	DisplayPort x 2, DVI-D (dual link)
Wyjścia sygnałowe	DisplayPort (do połączeń szeregowych)
Cyfrowa częstotliwość odświeżania	31 – 135 kHz / 23 – 61 Hz
USB upstream	2 porty USB-B 2.0
USB downstream	2 porty USB-A 2.0
Zasilanie	AC 100 – 240 V, 50 / 60 Hz
Typowy pobór mocy	24W
Maksymalny pobór mocy	89W
W trybie oszczędzania energii	1 W lub mniej
Czujniki	czujnik IFS, czujnik oświetlenia, czujnik podświetlenia
Stabilizacja jasności	Tak
Digital Uniformity Equalizer	Tak
Funkcje Work-and-Flow	Instant Backlight Booster, Point-and-Focus, Switch-and-Go
Predefiniowane tryby pracy	CAL1, CAL2, DICOM, Text
Języki menu OSD	angielski, chiński tradycyjny, chiński uproszczony, francuski, hiszpański, japoński, niemiecki, szwedzki, włoski
Waga	GX570-MD: 16,3 kg, GX570: 7,6 kg
Waga bez stopki	4,8 kg
Rozstaw otworów montażowych VESA	100 x 100 mm
Certyfikaty i standardy	CAN ICES (B), CB, cTUVus, RCM, RoHS, VCCI-B, WEEE, CCC, CE / UKCA (Urządzenia Medyczne), China RoHS, IEC/EN 60601-1
FDA	510(k) dla tomosyntezy piersi, mammografii i radiografii ogólnej
Dostarczane kable sygnałowe	GX570-MD: 2 x DisplayPort (3 m), 1 x DisplayPort (1 m), GX570: DisplayPort (3 m)
Dostarczane akcesoria	kabel zasilający (3 m), instrukcja konfiguracji, kabel USB-A – USB-B (3 m), płyta CD-ROM (instrukcja obsługi w formacie PDF), w przypadku wersji GX570-MD dostarczane są po 2 kable
Gwarancja	5-letnia (ograniczona)
